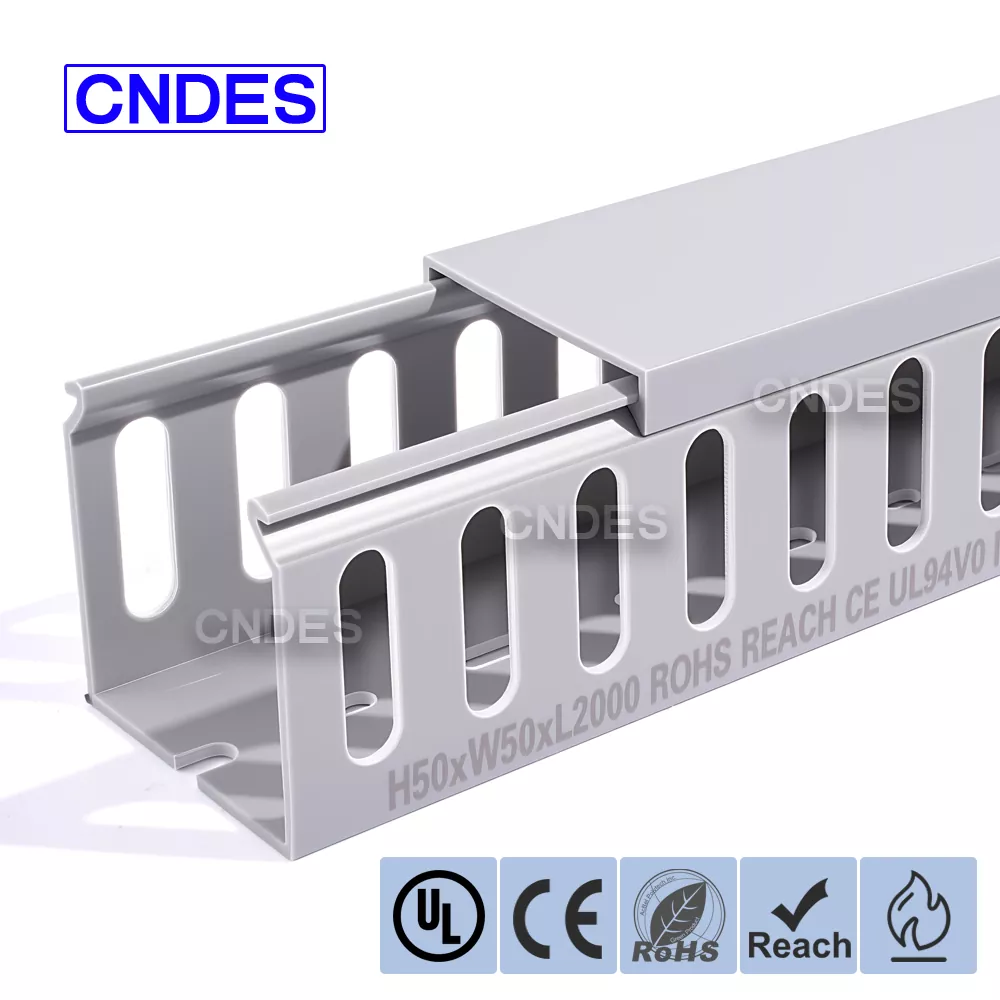

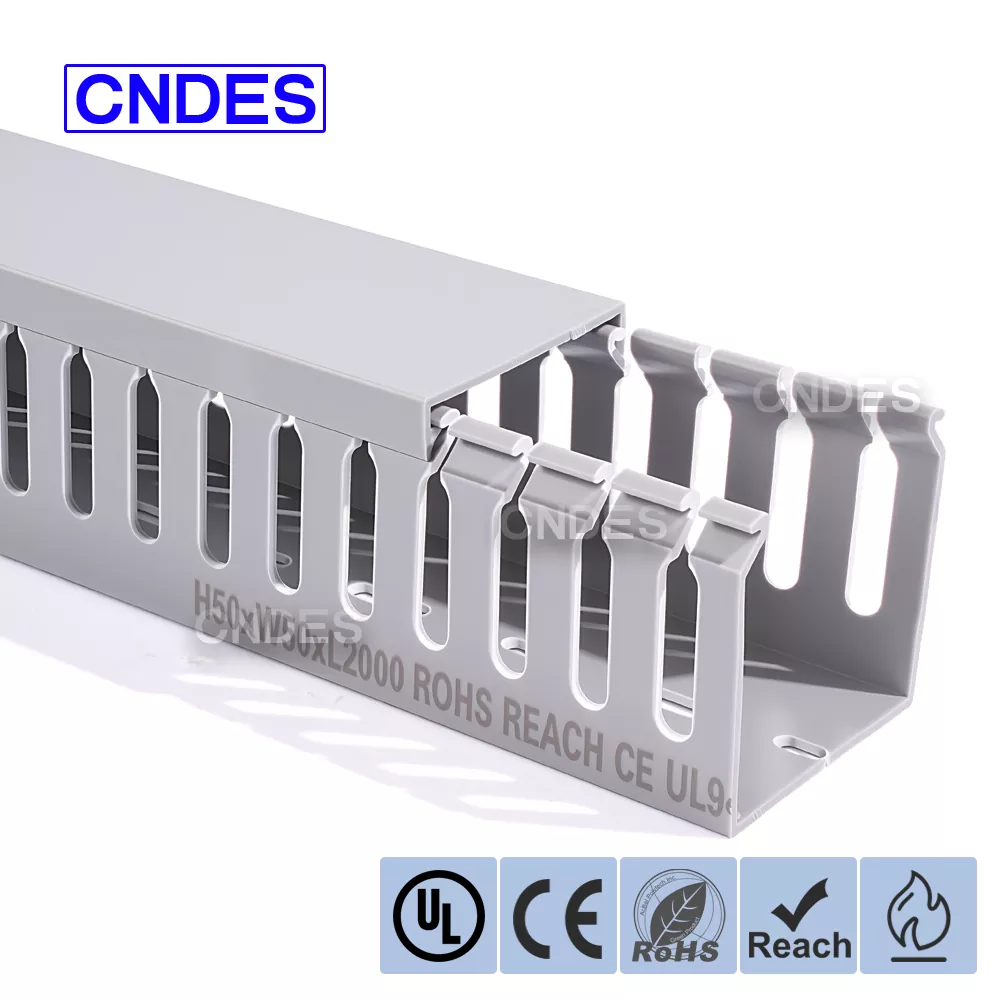

تم تصميم قناة الأسلاك المخصصة من نوع الإصبع PVC مقاس 50 × 50 لتنظيم الكابلات بكفاءة في اللوحات الكهربائية وخزائن التشغيل الآلي وأنظمة التحكم الصناعية. تتميز هذه القناة السلكية بمظهر مربع متوازن وفتحات مفتوحة من نوع الإصبع، مما يتيح تفرع الكابل بسرعة، وتوجيه نظيف، وسهولة الصيانة.
تم تصنيعه من قبل CNDES، المصنع والمورد المحترف لأنابيب الأسلاك PVC في الصين، هذا النموذج يستخدم على نطاق واسع في التطبيقات التي تتطلب المرونة، السلامة، والمتانة على المدى الطويل.
|
مادة |
بولي كلوريد الفينيل |
|
شهادة |
أول، سي، بنفايات، تصل |
|
درجة حرارة التثبيت |
-40 درجة مئوية حتى 70 درجة مئوية |
|
لون |
رمادي أو ألوان مخصصة أخرى |
|
جزء سفلي مثقوب |
مع فتحات تركيب سفلية |
|
طَرد |
100 م |
|
سماكة |
1.55 ملم |

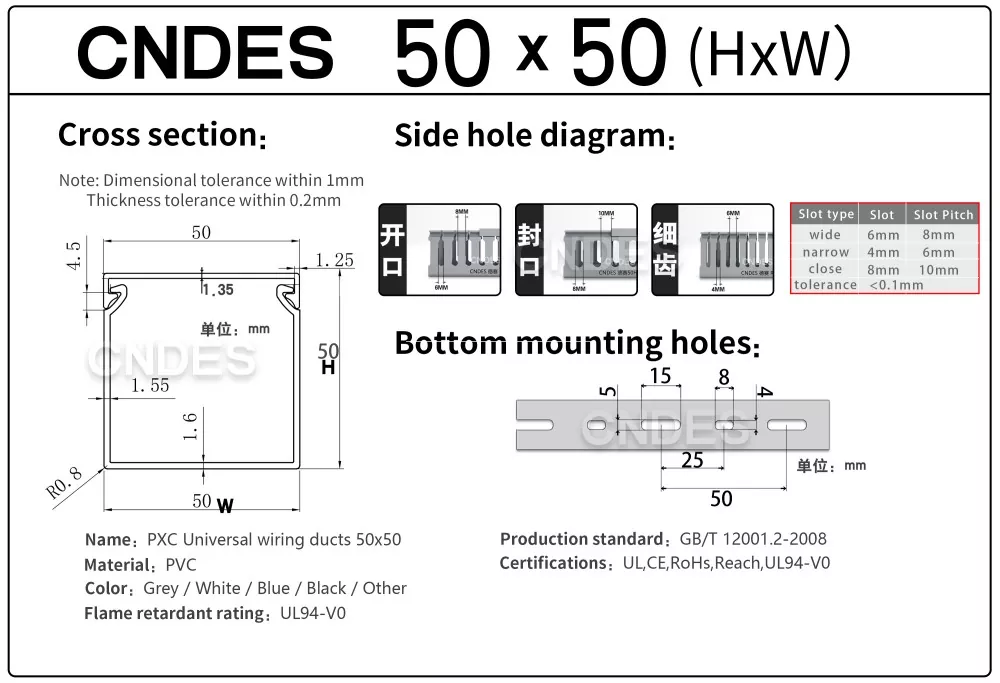

50*50-وثيقة المواصفات
قبل التثبيت، حدد حجم القناة المناسب وعرض الفتحة وفقًا لكمية الكابل وقطر الكابل وبيئة التثبيت، مثل المساحة المتاحة ودرجة حرارة التشغيل.
على سبيل المثال، تعد تصميمات الفتحات الضيقة من نوع الإصبع مناسبة لمناطق المكونات عالية الكثافة، بينما تتيح الفتحات الأوسع توجيهًا أسهل لحزم الكابلات الأكبر حجمًا.
عند تثبيت قناة الأسلاك البلاستيكية ذات النوعية الإصبعية المشقوقة ذات الجودة 50×50، قم بتخطيط مسار توجيه الكابل مسبقًا ووضع علامة على مواضع التثبيت على الجدران أو داخل الخزانات الكهربائية. تجنب المناطق ذات الحواف الحادة أو الاهتزاز المفرط أو درجات الحرارة المرتفعة.
استخدم شريط قياس وعلامة لضمان تحديد الموقع بدقة والتوجيه السلس.
قم بإعداد الأدوات اللازمة، بما في ذلك مفك البراغي، ومثقاب كهربائي (إذا كان الحفر مطلوبًا)، ومستوى، وأدوات القطع مثل المنشار أو قاطع أنابيب الأسلاك المخصص.
في حالة التركيب على الحائط أو الخزانة، استخدم مثقابًا كهربائيًا لعمل ثقوب في النقاط المحددة. أدخل مثبتات التمدد أو مثبتات بلاستيكية. تأكد من أن قطر فتحة الحفر يتطابق مع حجم المرساة لمنع عدم الاستقرار من الثقوب كبيرة الحجم. قم بمحاذاة السكة الأساسية لقناة الأسلاك البلاستيكية المشقوقة من نوع الإصبع مع نقاط التثبيت وشد البراغي باستخدام مفك البراغي لضمان تثبيت السكة وعدم تمايلها. قم بإعطاء الأولوية لاستخدام فتحات التثبيت المحفورة مسبقًا للقناة. إذا كانت هناك حاجة إلى نقاط تثبيت إضافية، فقم بحفر الثقوب بنفسك. استخدم مستوى للتحقق من المحاذاة الأفقية للقناة الأساسية، مما يمنع الصعوبات في تركيب لوحة الغطاء اللاحقة أو إمالة الكابل. بعد الضبط، أعد ربط البراغي لمنع تحركها.
قبل إدخال الكابلات، قم بتجميعها حسب الوظيفة — مثل كابلات الطاقة أو كابلات الإشارة أو كابلات البيانات — وقم بتسميتها إذا لزم الأمر. تأكد من أن قطر الكابل متوافق مع عرض الفتحة.
أدخل الكابلات برفق من خلال الفتحات الجانبية أو الفتحات الطرفية لقناة الأسلاك من نوع الإصبع PVC عالية الأداء مقاس 50 × 50، مع تجنب السحب المفرط الذي قد يؤدي إلى تلف عزل الكابل.
بالنسبة للكابلات الأكبر حجمًا، يمكن إزالة "أصابع" الفتحات الفردية على طول الخطوط المقطوعة مسبقًا أو قصها باستخدام أدوات القطع لإنشاء فتحات أوسع.
قم بترتيب الكابلات في طبقات لتحسين التنظيم والصيانة المستقبلية. من الممارسات الشائعة وضع كابلات الطاقة في الأسفل وكابلات الإشارة في الطبقة العليا لتقليل التداخل.
قم بمحاذاة لوحة الغطاء مع القناة الأساسية، مع التأكد من أن حواف لوحة الغطاء تتفاعل بشكل كامل مع مشابك القناة الأساسية أو الأخاديد المنزلقة. بالنسبة لألواح الغطاء المنزلقة، قم بتحريكها من أحد الأطراف؛ بالنسبة للأنواع التي يتم تثبيتها بالمشبك، اضغط حتى يتم تثبيتها في موضعها. اضغط بقوة على لوحة الغطاء لتثبيتها بإحكام على القناة الأساسية. بالنسبة لقناة الأسلاك البلاستيكية المشقوقة من نوع الإصبع، قم بتدوير لوحة الغطاء إلى موضع القفل. افحص لوحة الغطاء للتأكد من استوائها لمنع الرفع الموضعي الذي قد يسمح بدخول الغبار. تأكد من أن لوحة الغطاء آمنة مع عدم وجود فجوات لمنع دخول الغبار أو الأجسام الغريبة إلى داخل القناة. إذا كان الختم المعزز مطلوبًا، فقم بتطبيق مادة مانعة للتسرب على حواف لوحة الغطاء (اختر مادة لاصقة متوافقة مع PVC).
عند التثبيت على الأسطح الرأسية، حدد الأغطية ذات التصميمات المضادة للانزلاق (على سبيل المثال، الوسادات المطاطية أو الأنواع المقواة) لمنع الانزلاق. قم بإجراء فحص دوري لقناة الأسلاك من نوع الإصبع PVC المثبتة رأسيًا لضمان بقاء الأغطية آمنة ضد ارتخاء الجاذبية. في الأماكن الضيقة، قم بقطع القنوات بأطوال مناسبة (باستخدام أدوات القطع المتخصصة للحفاظ على حواف نظيفة ومستوية). بعد القطع، افحص حافة القطع للتأكد من مدى حدتها. قم بالرمل باستخدام ورق جلخ إذا لزم الأمر لمنع إصابة الكابل أو المشغل. إذا اقتربت درجات الحرارة المحيطة من الحد الأعلى لدرجة الحرارة للقناة (على سبيل المثال، 50 درجة مئوية أو 85 درجة مئوية)، فاختر نموذجًا مقاومًا لدرجة الحرارة العالية أو قم بتنفيذ تدابير إضافية لتبديد الحرارة. على سبيل المثال، قم بحجز مساحة تهوية حول القناة أو قم بتركيب مراوح تبريد.
هل تبحث عن مورد أو مصنع موثوق لقنوات الأسلاك من نوع الإصبع PVC مقاس 50 × 50 في الصين؟
اتصل بـ CNDES اليوم لتلقي عينات أو رسومات فنية أو عرض أسعار مباشر من المصنع.
